X7手机散热方案测试报告

EBT纳米散热材替代传统石墨散热膜

测试条件与方法

 环境温度RT:25±1℃;

 充电状态(非充电状态),手机初始电量为20%(100%)、最大音量、中等亮度,屏幕保持常亮;

 基础运行项目:设置、联系人、图库、浏览器、信息、GPS、蓝牙;

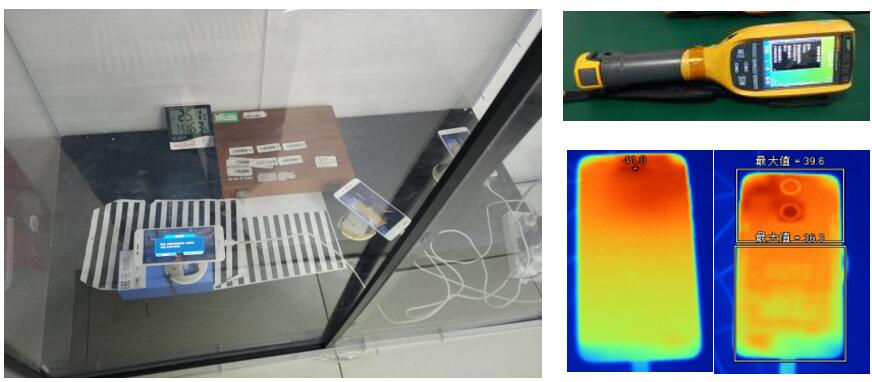

 用Fluke Ti100红外成像仪拍摄手机正面和背面温升情况,每10mins拍摄红外图像并用软件读取测试区域最高温度Tmax,测试时间为90mins;

 红外图像处理软件:Fluke SmartView 3.14.52.0。



恒温测试箱、红外成像仪

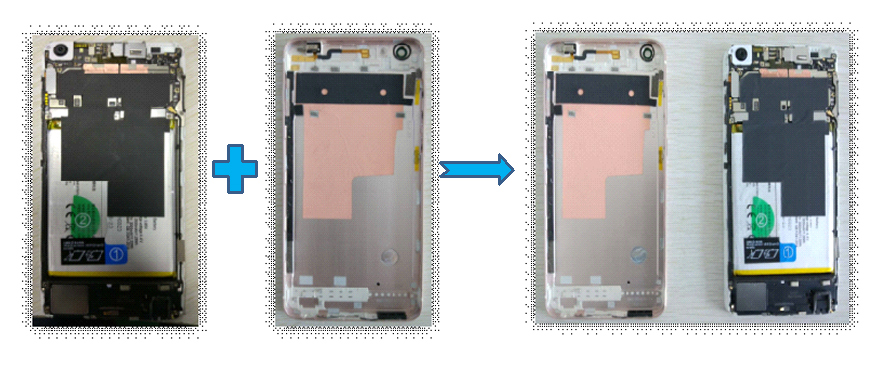

 EBT散热材EBT8505A和匀热材EBT8207B;将以上材料根据原机石墨片原型进行复制剪裁,EBT8207B贴敷于手机主板芯片屏蔽罩及电池上方(人工石墨片A),EBT8207B贴敷于手机后盖内侧,与原石墨片(人工石墨片B)贴敷位置相同;

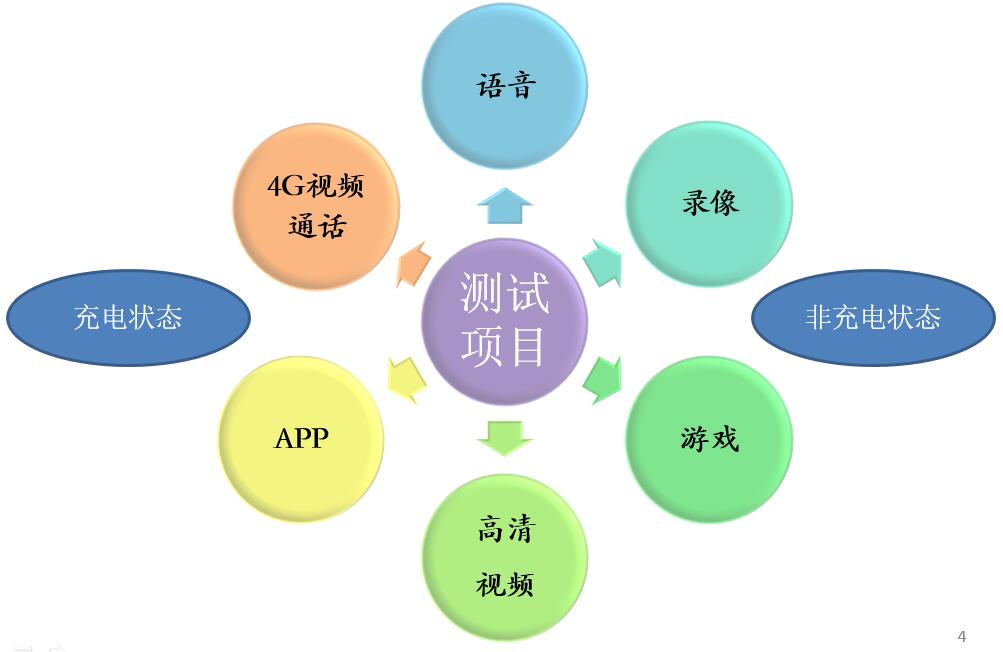

散热测试项目



EBT方案所用材料特性




材料型号

总厚度(μm)

平面导热系数(W/m.k)

垂直导热系数(W/m.k)

红外辐射率

EBT8505A

50

220

8

0.95

EBT8207B

55

1700

25

0.95

人工石墨片A

(客户原始方案)

50

700-1500(裸)

400~700(备胶)

10-20(裸)

<10(包边)

0.55


测试结果-最高温度比较


序号

测试项目

充电(最高温)℃

非充电(最高温)℃

EBT

原机

EBT

原机

1

模拟语音测试

34.8

36.2

30.8

30.9

2

录像测试

46.7

47.7

43.4

44.5

3

游戏测试

47.1

47.7

45.4

46.2

4

WiFi在线高清视频

40

40.1

37.5

38.9

5

APP多任务运行

38.5

39.1

35.9

36.3

6

3G/4G视频通话

44.3

45.3

43

43.6

结论:使用EBT匀热材料及导热材料的方案优于原方案

结论及分析

 人工石墨片在使用前须进行包边处理,使其导热系数大幅降低,实际使用性能大打折扣。

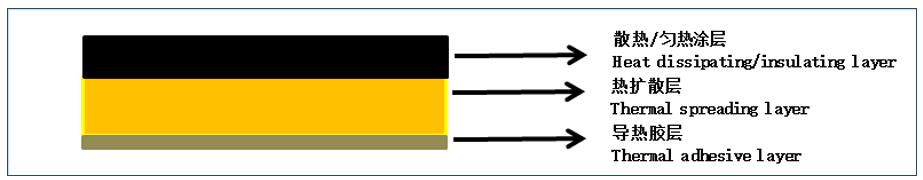

 EBT匀热材料是为应对电子器件内部导热散热需求而设计的具有多功能层状结构的复合材料。因散热涂层中添加了纳米级高导热和热辐射粉体,采用多层结构将热源逐级放大,同层导热强,层与层之间导热相对弱,强化在水平方向导热性能,从而达到匀热、降温的目的。相对于传统的人工石墨片,EBT散热膜还具有较高的比热容,吸收热量并储存,延长热饱和时间,从而抑制温升。

 EBT纳米散热膜系列作为一种新型散热材料,在智能手机领域具有很好的应用前景。
