(EBT散热材替代传统石墨散热膜)
散热材性能手机测试比较

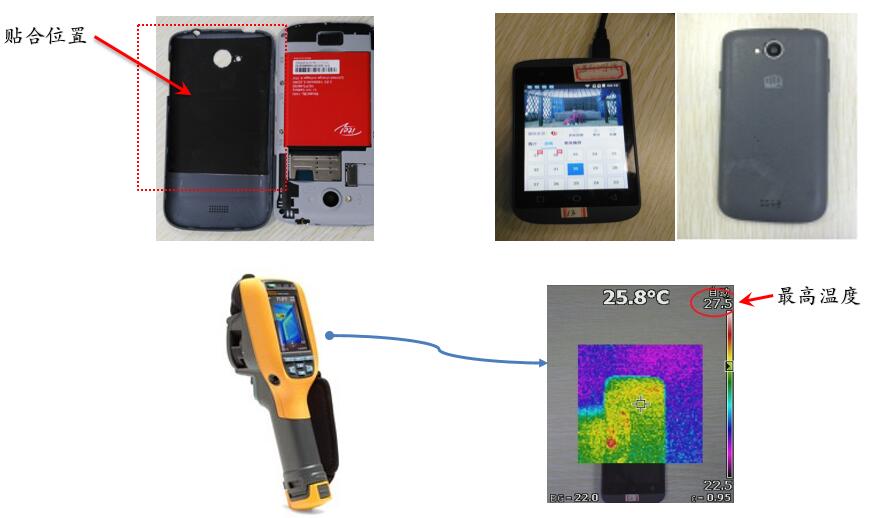

• 先将纳米散热片/人工石墨片贴合在手机后盖;
• 在手机多种操作情况下用红外成像仪FLUKE Ti95 测试手机正反面所有区域的最高温度,计算温度变化值。
散热材性能手机测试比较

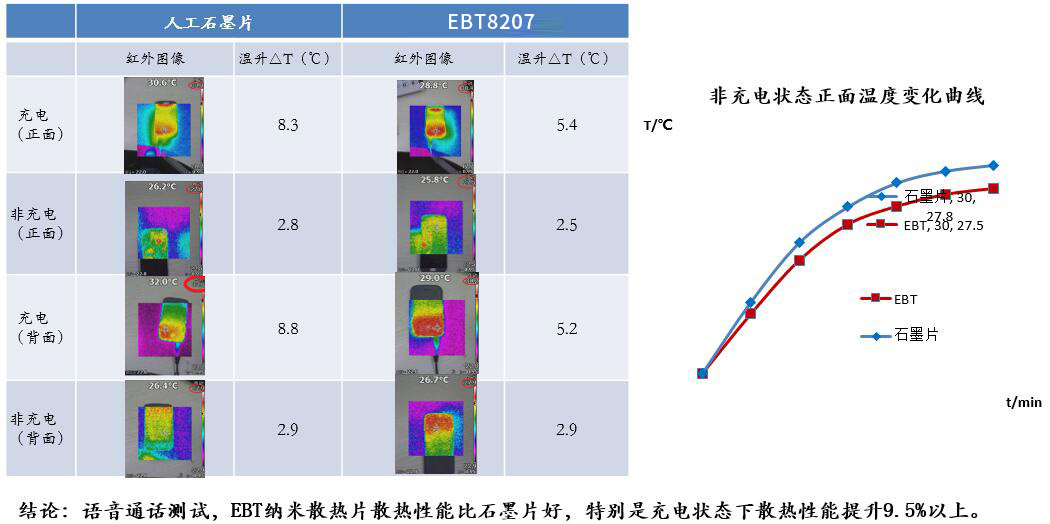

测试步骤:
1、手机LCM屏灭状态;
2、与中国移动建立连接 ;
3、通话30分钟,测量手机正面和背面所有区域的最高温度。
测试时间:30min

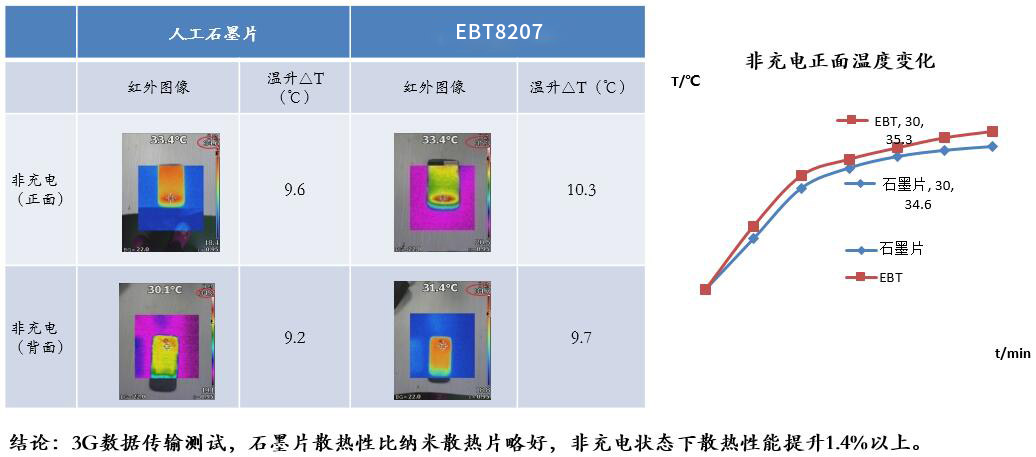

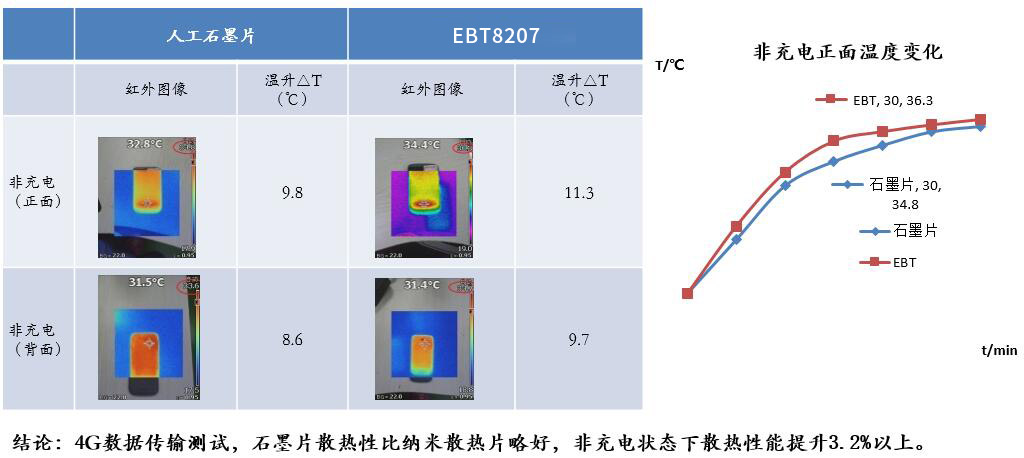

测试步骤:
1、电池满电状态,手机LCM设置成默认亮度;
2、与仪器建立连接,功率设置成10dBm;
3、手机与综合测试仪数据连结30分钟;
4、测量手机正面和背面所有区域的最高温度。
测试时间:30min

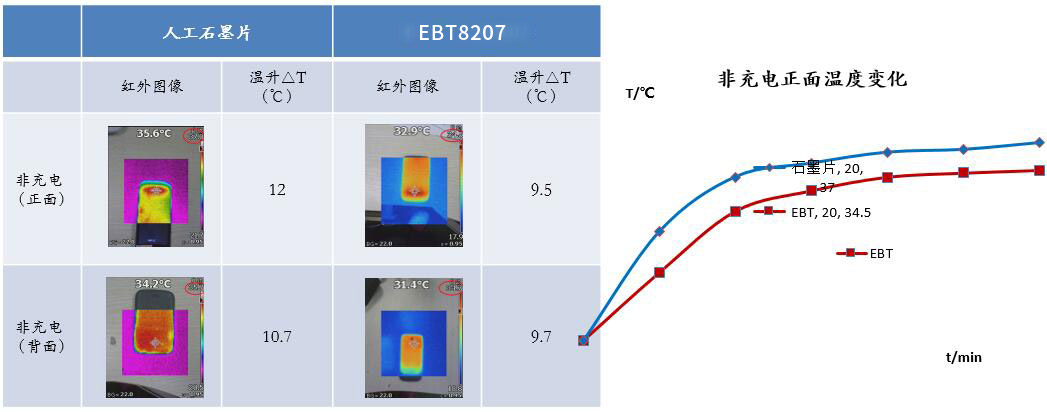

测试步骤:
1、手机LCM默认亮度最大,音量最大 ;
3、手机播放在线视频50分钟;
4、测量手机正面和背面所有区域的最高温度。
测试时间:50min
结论:wifi视频测试,纳米散热片散热性比石墨片略好,非充电状态下散热性能提升0.5%以上。

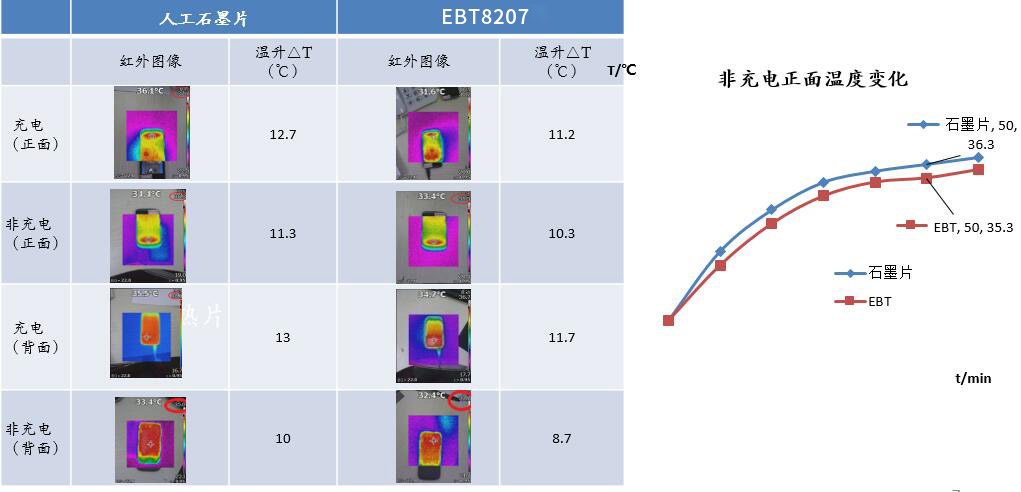

测试步骤:
1、手机LCM默认亮度最大,音量最大
2、手机wifi连接;
3、手玩游戏“神庙逃亡”50分钟;
4、测量手机正面和背面所有区域的最高温度;
测试时间:50min
结论:wifi游戏测试,纳米散热片散热性比石墨片好,非充电状态下散热性能提升2.8%以上。

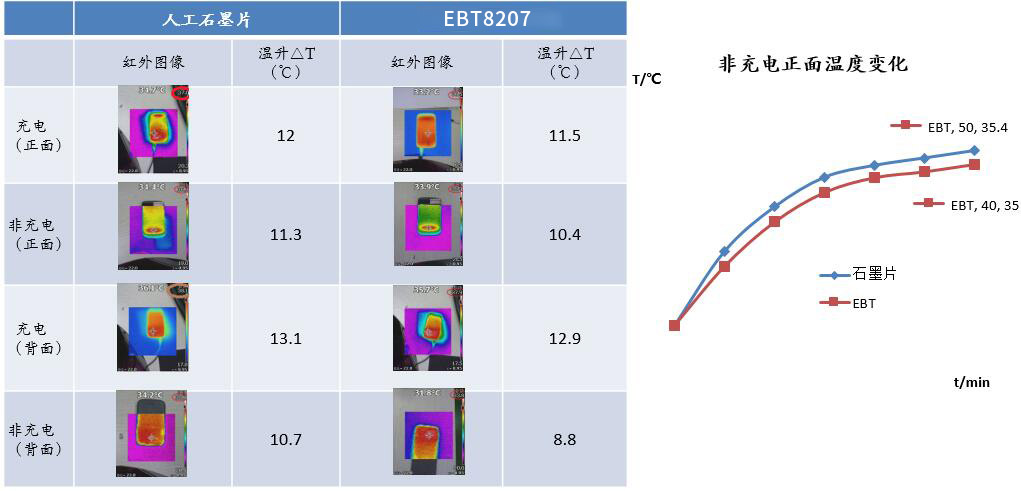

测试步骤:
1、手机LCM默认亮度最大,音量最大
2、录像20分钟;
3、测量手机正面和背面所有区域的最高温度;
测试时间:20min
结论:录像测试,纳米散热片散热性比石墨片好,非充电状态下散热性能提升7.2%以上。
通话测试 | 3G数据传输 | 4G数据传输 | Wifi视频 | Wifi游戏 | 录像 | |
人工石墨片 | √ | √ | ||||
EBT8207 | √ | √ | √ | √ |
结论: 综合以上不同操作条件下的散热测试,EBT8207散热性能略优于人工石墨片,并且,EBT纳米散热片成本较低,裁切方便,无须贴绝缘保护膜,在手机、平板电脑、TV等散热方面可替代人工石墨片,具有很好的应用前景。

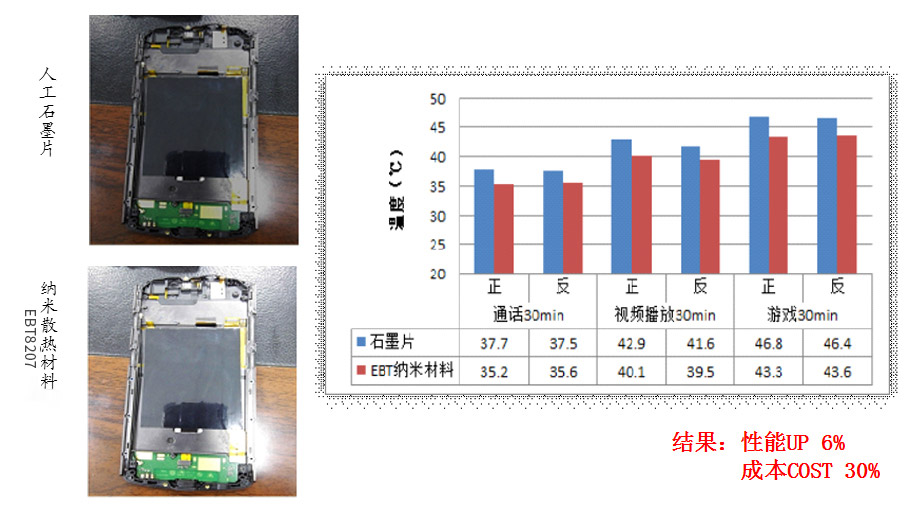

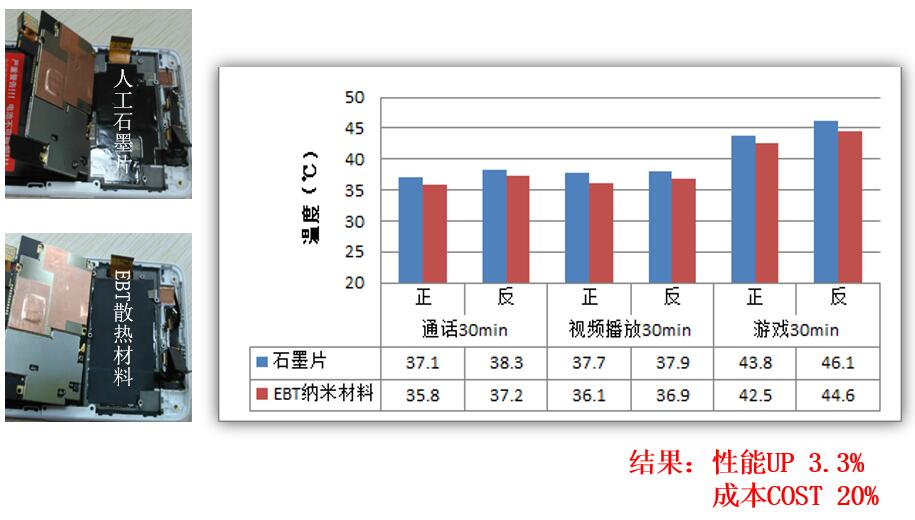

EBT纳米散热材料在XM手机上测试替换对比图,详细如下:
