C社手机测试报告-测试条件与方法
• 环境温度RT：25±1℃；
• 视频项目测试：充电状态，手机初始电量为15%、最大音量、亮度适中，
• 手机平置于塑料杯，播放优酷同一高清片源，测试时间60min；
• 游戏项目测试：充电状态，手机初始电量为45%，最大音量，最大亮度
• 双手持手机垂直置于塑料杯上；
• 屏亮自适应关闭
• 手机经由wifi连上网络
• 用Fluke Ti100红外成像仪拍摄手机正面和背面温升情况，每10mins拍摄红外图像并记录测试区域最高温度Tmax；
方案 | 手机后盖 | 主板芯片屏蔽罩 | 中框与LCM |
客户原始方案 | 松下人工石墨片 （47μm，含胶） XY方向导热系数：1400w/m.k Z方向：8.3w/m.k | 松下人工石墨片 （47μm，含胶） XY方向导热系数1400w/m.k Z方向：8.3w/m.k | 松下人工石墨片 （47μm，含胶） XY方向导热系1400w/m.k Z方向：8.3w/m.k |
EBT方案1 | 无 | EBT8207B（70μm） XY方向导热系数1700w/m.k Z方向：25w/m.k | EBT8508（80μm） XY方向导热系数400w/m.k Z方向：18w/m.k |
原机方案与EBT方案测试数据对比
视频 | 00min | 10min | 20min | 30min | 40min | 50min | 60min | max值 | 屏幕面 | SOC面 | 后盖面 | |
原机 | 正面 | 28 | 37.9 | 39.8 | 40.5 | 40.2 | 40.2 | 40.2 | 40.5 | 50u石墨片 | 50u石墨片 | 50u石墨片 |
反面 | 28.3 | 39.3 | 41.4 | 42.4 | 42 | 42.6 | 41.8 | 42.6 | ||||
EBT方案 | 正面 | 27.9 | 37.7 | 39 | 39.3 | 39.9 | 40.4 | 40.5 | 40.5 | EBT8508 | EBT8207B | N/A |
反面 | 27.8 | 39.4 | 41.1 | 41 | 41.2 | 42.2 | 42.4 | 42.4 | ||||
游戏 | 0min | 5min | 15min | 30min | max值 | 屏幕面 | SOC面 | 后盖面 | |
原机 | 正面 | 27.9 | 38.6 | 42.1 | 42.7 | 42.7 | 50u石墨片 | 50u石墨片 | 50u石墨片 |
反面 | 28.1 | 38.9 | 42.1 | 42.8 | 42.8 | ||||
EBT方案 | 正面 | 27.2 | 37.9 | 41.5 | 41.6 | 41.6 | EBT8508 | EBT8207B | N/A |
反面 | 27.5 | 38.5 | 41.6 | 41.6 | 41.6 | ||||

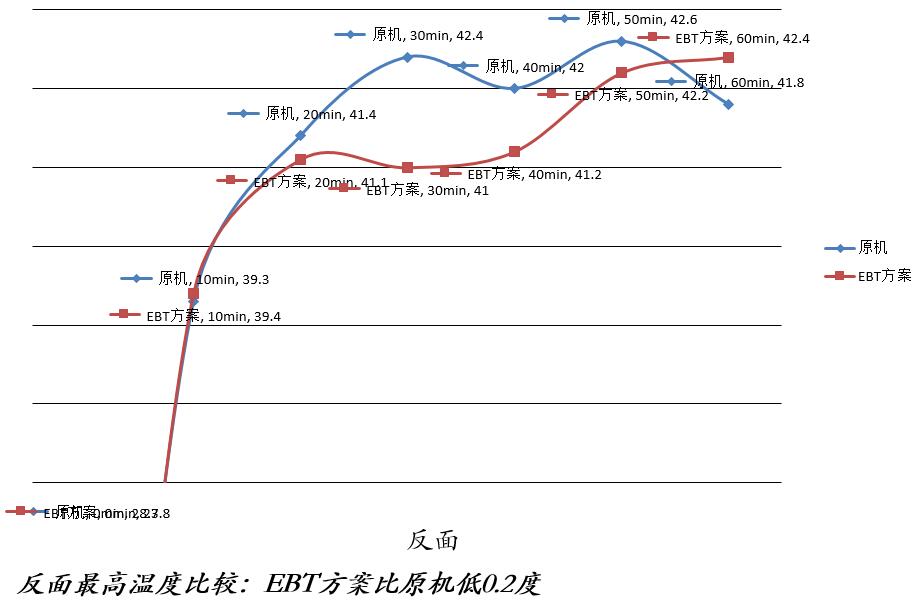

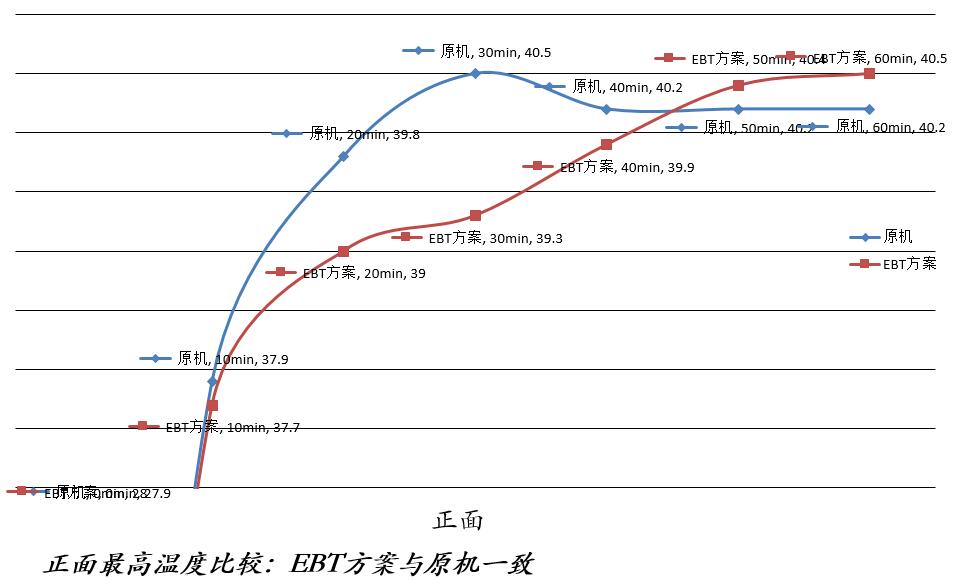

视频项目原机方案与EBT散热方案对比
游戏项目原机方案与EBT散热方案对比
