环明产品竞争力分析及产品选型指南


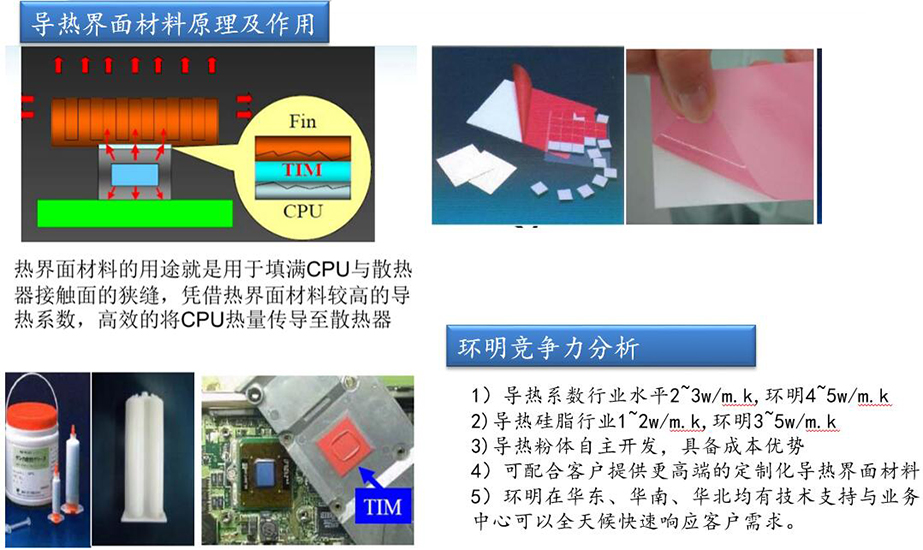

环明手机导热界面材料竞争力分析




可绕曲高匀热复合材料PK人工石墨片



石墨参数:


1)导热系数,人工石墨XY方向1200~1400w/m.k,垂直Z向8~9w/m.k

2)热辐射,人工石墨上表面备胶后0.55W/(m²·K4)

3)储热人工石墨以100%为参考


可绕曲匀热复合材料参数:


1)X、Y水平导热系数1400~1600w/m.k,垂直Z方向为15-35w/m.k

2)热辐射系数0.95W/(m²·K4),是相同厚度人工石墨1.73倍

3)导热胶热阻0.21 ℃·inch/w,是相同厚度双面胶1/2

4)储热是同厚度人工石墨的150%(复合材料特性)


石墨优势/劣势:

1)优势:水平匀热强

2)劣势:韧性差,易掉粉,易褶皱

3)不可绕曲或弯折

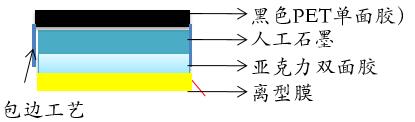

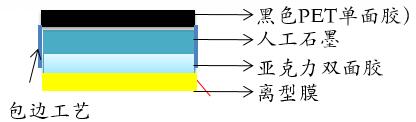

4)石墨片加工工艺复杂,需要包边、覆膜等5道生产工序


匀热复合材料优势/劣势:

优势:

1)高导高匀热,且耐弯折

2)匀热效果强,垂直导热强

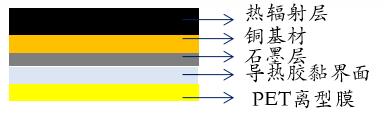

3)无需覆膜包边工艺处理

4)加工工艺简单,只需一道工艺冲切成型

5)具备EMI功能,

6)同厚度,性能上EBT纳米散热膜比人工石墨性能提升10%以上

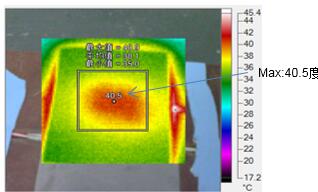

70度4平方厘米热源匀热效果

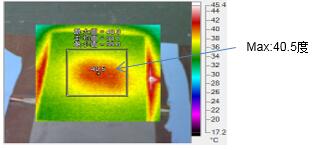

70度4平方厘米热源匀热效果



匀散热复合材料 PK人工石墨片



石墨参数:


1)导热系数,人工石墨XY方向1200~1400w/m.k,垂直Z向8~9w/m.k

2)热辐射,人工石墨上表面备胶后0.55W/(m²·K4)

3)储热人工石墨以100%为参考


匀热复合材料参数:


1)X、Y水平导热系数1400~1600w/m.k,垂直Z方向为15-35w/m.k

2)热辐射系数0.95W/(m²·K4),是相同厚度人工石墨1.73倍

3)导热胶热阻0.21 ℃·inch/w,是相同厚度双面胶1/2

4)储热是同厚度人工石墨的150%(复合材料特性)

石墨优势/劣势:

1)优势:水平匀热强

2)劣势:韧性差,易掉粉,易褶皱

3)不可绕曲或弯折

4)石墨片加工工艺复杂,需要包边、覆膜等5道生产工序

匀热复合材料优势/劣势:

优势:

1)高导高匀热,且耐弯折

2)匀热效果强,垂直导热强

3)无需覆膜包边工艺处理

4)加工工艺简单,只需一道工艺冲切成型

5)具备EMI功能,

6)同厚度,性能上EBT纳米散热膜比人工石墨性能提升10%以上

70度4平方厘米热源匀热效果


70度4平方厘米热源匀热效果

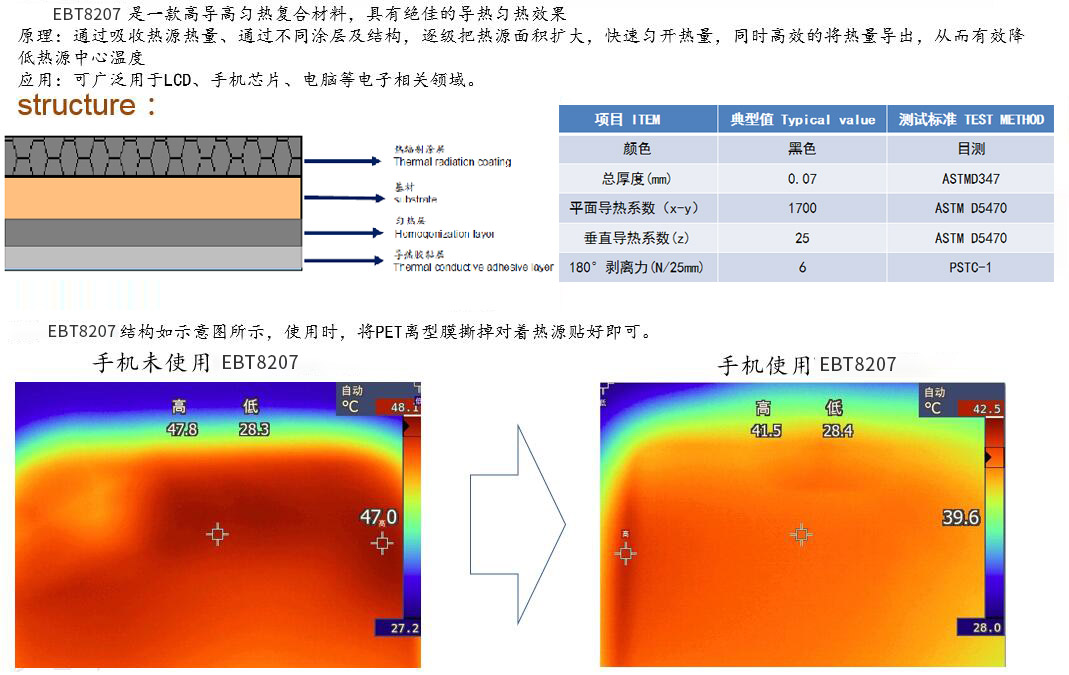

EBT高导高匀热复合新材料介绍





环明散热材料选型指南


图示

材料选型

EBT推荐方案


EBT86系列硅胶片

EBT50系列散热涂料


方案一)EBT型号0.3~0.5导热硅胶(3-5w/m.k)或导热硅脂

方案二)屏蔽罩内盖喷涂PT系列散热涂料


EBT85系列散热材料

EBT82系列匀热材料


方案一)EBT的TCC系列40u、55u、70u产品

方案二)采用匀热材料F系列的55u、75u,取消手机后盖散热材料的使用,可cost   down



EBT85系列散热材料

EBT82系列匀热材料


方案一)采用TCC系列55u、70u散热材料

方案二)采用F系列的55u、75u匀热材料


EBT83系列匀隔热系列

EBT82系列匀热材料


方案一)匀隔热材料TGC系列50u和70u产品

方案二)采用F系列的55u、75u匀热材料




EBT84系列

方案一)相变蓄热材料EBT84系列



手机散热材料SPEC


图示

应用位置

原始方案

EBT推荐方案


芯片上

导热硅胶片

EBT86系列产品



屏幕后

屏蔽罩上后盖

泡棉、碳铜

EBT83匀隔热系列材料80µm、100µm、160µm产品


电池下方

普通双面胶

易拉导热胶EBT20系列
